有時候，小編會偶爾發發白日夢：如果3D打印機可以打印一部手機、一個iPad，那將大大變革我們現在每天必用的消費電子形態，例如手機、iPad可以很薄很柔軟，還可以折疊和拉伸。華為蘋果三星這些手機巨頭，如果看到了這樣的電子電路3d打印機，估計都無法不重視不緊張。

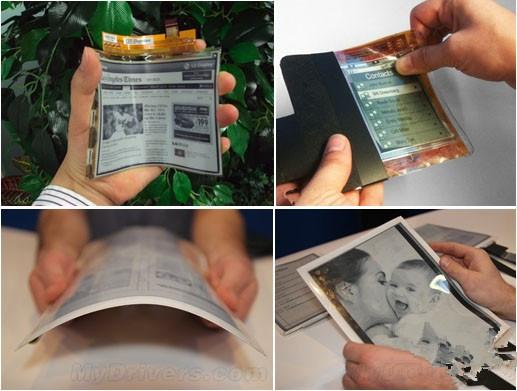

△未來的手機、iPad

    2016年9月，實地探訪了北京夢之墨科技有限公司，曝光全球首臺液態金屬電路打印機，售價僅僅40萬元，相當于80部iPhone7-32G、 120部華為P9或66部三星Note7。液態金屬打印機在技術理念上完全改變了傳統模式，打破了個人電子制造的技術瓶頸和壁壘，使得在極低成本下快速、 隨意地制作電子電路成為現實。即使沒有任何電子學經驗的個人甚至孩童也能通過電腦操控，短時內即可直接打印出電路圖案并制作出自己的終端功能器件，一定程 度上實現了電子硬件的直接制造。

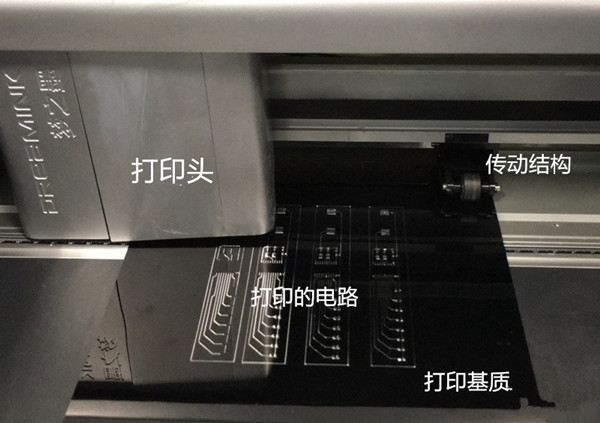

△液態金屬電路打印機，外形簡潔，就像一臺普通的家用A4紙張打印機。

液態金屬增材制造(3D打印)是一種變革性的電子制造技術，通過液態墨水直接制造出電路和電子器件，總體上有如下特點：

①電子電路3D打印機體積小，可以直接放在桌面上;

②及時打印，速度快，立等可取;

③良好的導電性，導電率10^7 S/m④兼容各種表面，材料改性后粘附性好;

⑤打印過程在室溫下進行，無需高溫激光燒結等后處理工藝;

⑥綜合成本低，打印時間短、材料可回收、環保;

⑦項目組已經申請50多項底層核心技術發明專利，具有完整的自主知識產權體系。

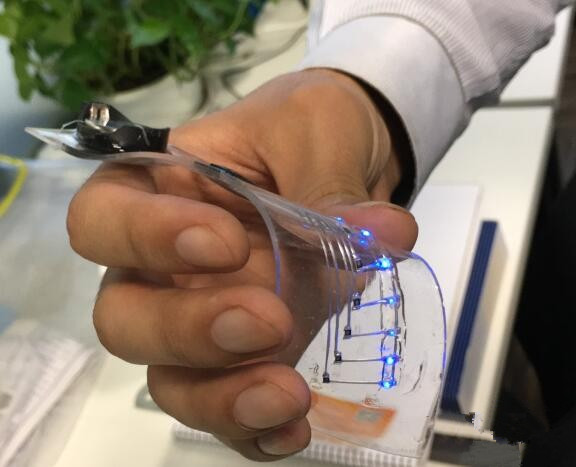

△打印的柔性電子器件，可以通電彎曲發光

    據夢之墨相關負責人介紹，這臺打印機在技術底層上，與以色列的Nano Dimension電路3D打印機、Xjet金屬3D打印機非常不一樣，團隊擁有全球首創的液態金屬電子增材制造技術，能夠直接在聚合物薄膜等基底材料上 進行金屬線路的打印，打印出的線路就具有良好的導電性，且無需熱處理等復雜處理過程，還能夠與基底材料進行共形的彎曲、拉伸，屬于真正自主且國際領先的黑 科技。

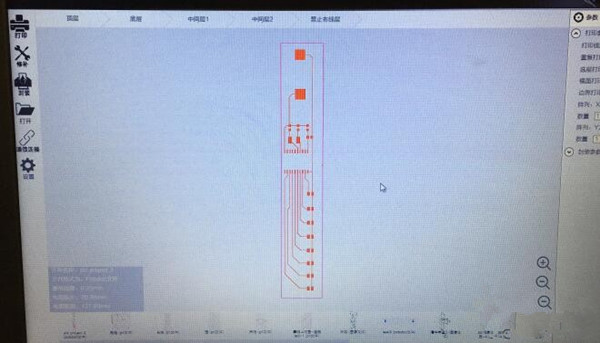

△操作界面

     在操作上，只需要把PcbDoc、Gerber格式的數據導入，就可以打印出電路，軟件甚至支持直接通過一般的PNG、JPG等圖片文件來打印出所需要的線路圖形。

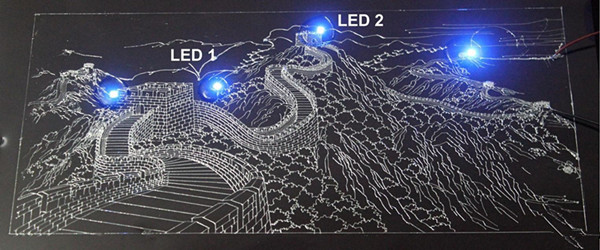

△電路打印的長城圖案，連接的燈可以發光

    隨時隨地實現電子電路的直接打印是全球科學界與工業界的一個夢想。液態金屬個人電子電路打印機的問世以及液態金屬電子墨水的研制，圓了在極低成本下 快速、隨意地制作電子電路的夢想。同時為發展超高功率密度光電器件及印刷電子開辟一條全新途徑。有了這臺設備，設定好程序，就可以打出自己需要的電路系 統。迄今為止，傳統電子電路的制造仍是一個耗時、耗材、耗能且會造成潛在環境污染的復雜工藝過程，大多只能在設備齊全、投資大的工廠進行。液態金屬打印機 的成功研制，開啟了全新的電子電路制造模式。其相應技術易于普及到家庭、辦公室、學校、工廠乃至工業設計、藝術探索、文化創意等應用領域，是極具普適性和 基礎性的電子電路制造工具。

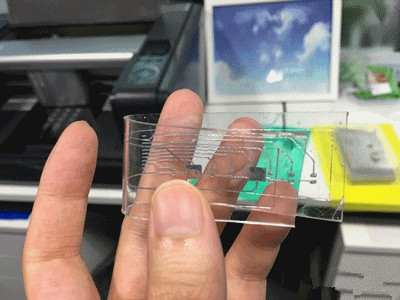

△打印的柔性電路，可以彎曲折疊

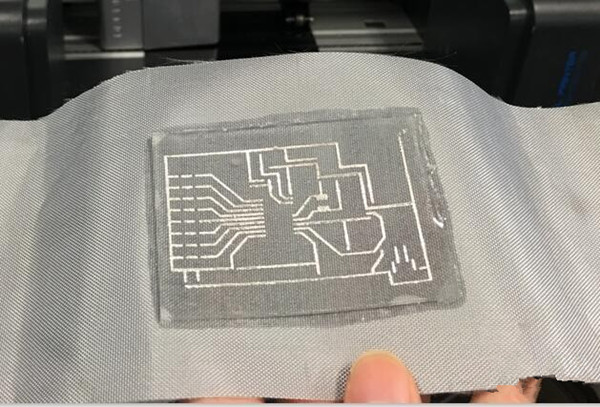

△在布料上打印電路

  在不同的基質上打印電路，需要使用到的技術配套有很大差別。例如在布料上打印電路，還需要做轉印等處理。這些也是夢之墨所擁有一系列技術中的重要部分。

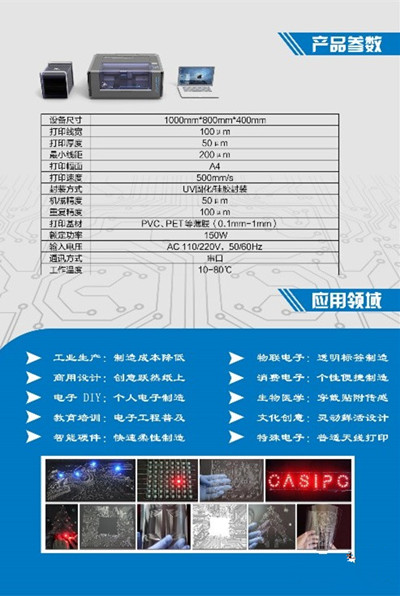

性能參數:

應用領域:

• 電子設計快速驗證

• RFID標簽、智能標簽

• 可穿戴設備

• 電子藝術設計

• 電子教學與訓練

• 醫療技術

40萬元的液態金屬電路打印機，現場視頻拍攝
