CAD教程:快速設計3D果籃,掌握多個建模命令(2)

時間:2016-08-18 22:12 來源:中望CAD 作者:中國3D打印網 閱讀:

你還可以為果籃設計一個底座(選作),通過“參考幾何體”與“偏移曲線”的方式來完成。

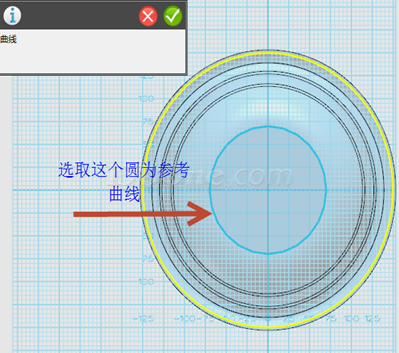

(1)選取“草圖繪制”中的“參考幾何體”工具,如圖所示





(2)選擇“草圖編輯”中的“偏移曲線”工具,將曲線向外偏移3mm,形成一個圓環,如圖所示

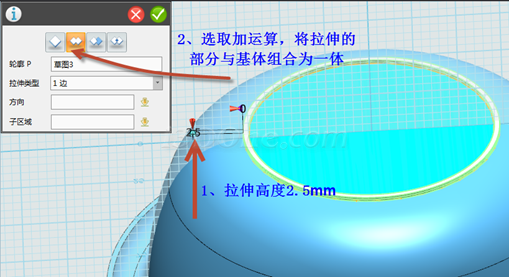

(3)選擇“特征造型”中的“拉伸”工具,拉伸高度2.5mm,并選取“加運算”命令,如圖所示




最后效果如圖所示




(二)果籃側面和底面的方型小孔設計與制作


7.首先在“視圖導航”中選擇“上”,并將鼠標指向浮動工具欄上選擇“眼睛”,然后選擇“自動對齊視圖”,擺正基本體。


選擇“草圖繪制”中的“直線”工具,平面選取基準平面,在合適的位置畫出一個10í5的長方形,如圖所示




8.選擇“基本編輯”中的“陣列”,基體為長方形,方向(0,1)Y軸正方向,數目12,間距10,如圖所示




_ueditor_page_break_tag_

9.選擇“特征造型”中的“拉伸”,將其拉伸長度適當超過基本體外邊緣,如圖所示
