導讀：隨著航空航天對輕量化的需求不斷增加，3D打印憑借結構優化優勢，成為雷達設計的理想選擇之一。


     2025年4月24日，加州大學伯克利分校的研究人員開發了一種創新的3D打印技術——電荷編程沉積（CPD）。該技術能夠利用電荷引導的多材料沉積工藝，制造出超輕、結構復雜的天線。與傳統的光刻或減材制造工藝不同，電荷編程沉積能夠直接3D打印由金屬與電介質組成的復雜結構電磁設備.研究表明，使用市售桌面SLA打印機，CPD技術可以高效生產多種類型的天線，包括發射陣列、Vivaldi天線和喇叭天線。通過在單次打印中集成高導電性金屬和電介質材料，電荷編程沉積顯著減少了零件數量、重量和制造復雜度。此外，3D打印不受遠距離供應鏈的限制，通過數字文件直接生產，提升了效率和靈活性。它能夠減輕雷達系統重量，同時保持高性能，滿足航空航天對輕量化和高性能的嚴格要求。


表面極性引導的3D打印

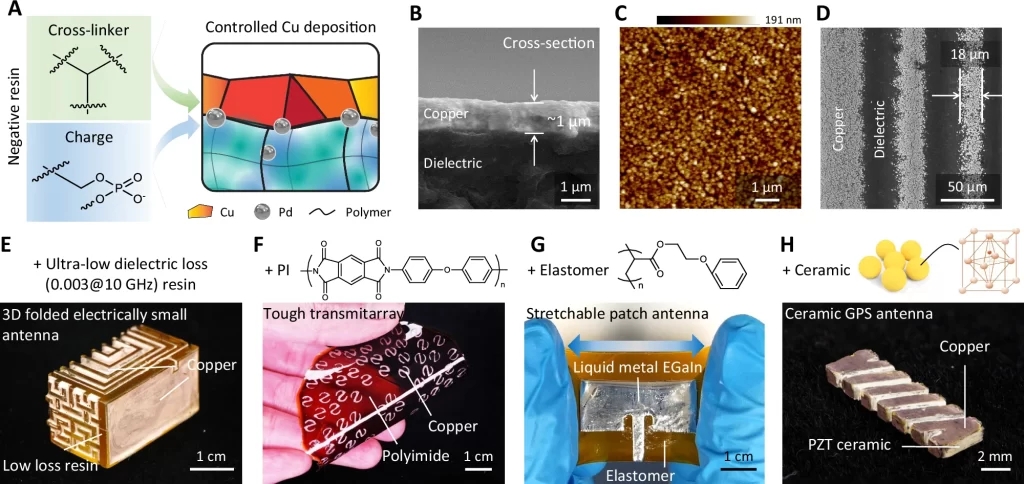

CPD工藝的核心基于電荷驅動的材料編程方法。在立體光刻打印過程中，研究人員將不同電荷極性（正電、負電或中性）分配到已打印的圖案化介電基板的各個區域。這種“電荷鑲嵌”方式?jīng)Q定了選擇性化學鍍過程中金屬的附著位置。只有與區域電荷相反的區域才能吸引金屬離子，從而精確地實現無刀具路徑的三維導電軌跡圖案化。

打印完成后，部件將經過一系列化學處理：鈀離子作為催化劑沉積在電荷區域，隨后銅被鍍到帶電區域。這項工藝能夠生成光滑且無裂紋的銅路徑，電導率為4.9×10⁷S/m，與退火銅相當，非常適合高頻應用。


結構和功能的復雜性

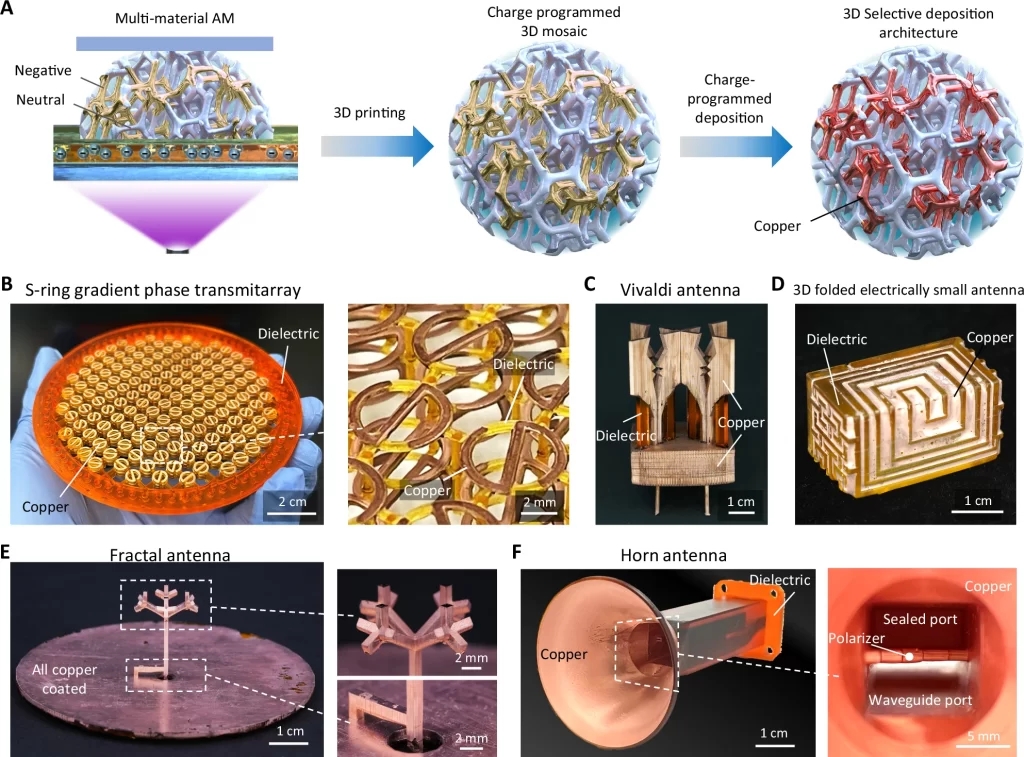

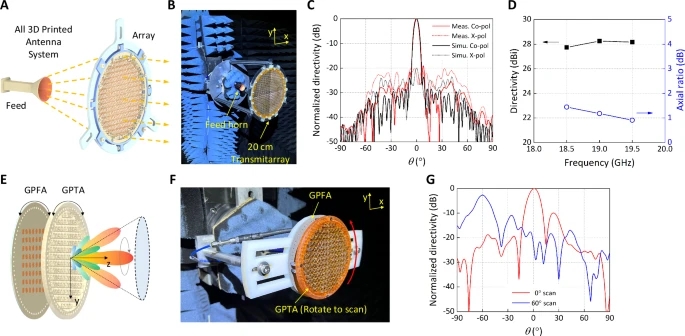

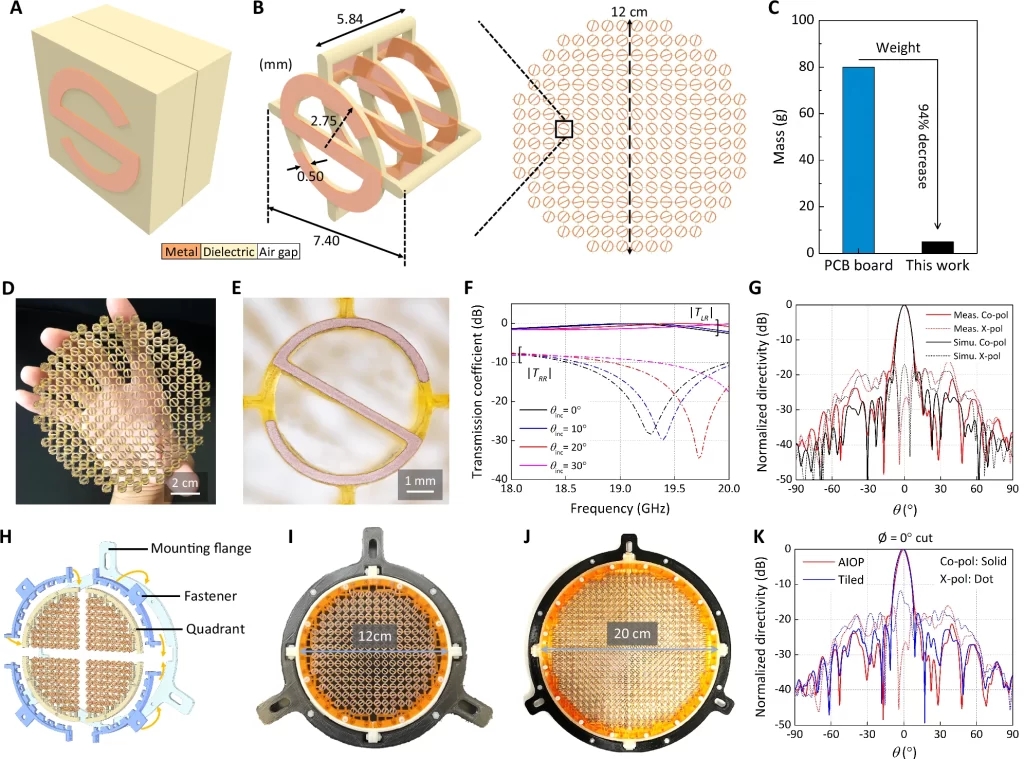

        研究人員通過制造一個圓極化19 GHz發射陣列天線，展示了這種方法的靈活性。該天線由三層互穿S環單元構成，重量?jī)H為5克，相較于基于PCB的等效設計，減輕了94%的重量，同時保持了高方向性和增益。采用CPD技術制造的喇叭天線，具有隔膜偏振器和蜿蜒波導過渡，展示了此方法在創建復雜內部通道方面的能力。其它示例包括折疊微型天線、分形幾何結構，以及使用彈性體和液態金屬合金的可拉伸設計。為了解決構建體積的限制，研究團隊設計了一種天線陣列模塊化平鋪策略，使得在不損失性能的情況下能夠組裝更大的孔徑系統。


邁向可擴展、低成本的天線生產
       與其它多材料增材制造方法不同，CPD工藝無需使用多個打印頭、復雜的基板對準流程或高溫?zé)�結過程。相反，該方法基于標準SLA打印機，通過手動更換樹脂即可實現，具備成本低、操作簡便的優勢。研究中所探索的材料涵蓋聚合物、聚酰亞胺、陶瓷及彈性體，并通過定制樹脂配方以支持電荷調制與銅沉積。這項研究顯著降低了在空間受限或?qū)χ亓扛叨让舾械钠脚_(tái)上制造定制化高性能天線的門檻。CPD工藝支持快速原型開發、設計迭代與按需制造，避免了材料浪費，以及減材制造或多步驟組裝帶來的復雜性。


       未來的研究方向?qū)⒕劢褂跇渲�處理流程的自�?dòng)化、材料體系的進一步拓展，以及其它功能性涂層（如磁性或壓電薄膜）的集成，以滿足下一代電子系統的需求。這項工藝在立方體衛星、6G基站、便攜式和可穿戴設備等領域具備直接應用潛力，尤其適用于對重量、幾何尺寸與電性能要求極為嚴苛的場景。例如，具有很大的潛力應用于軍用雷達系統，包括復雜的相控陣?yán)走_(dá)。早些時候，美國海軍研究實驗室利用3D打印技術制造優化的圓柱形天線陣列，與傳統方法相比，實現了更緊湊、更輕巧的設計。
