在CAD使用中，有時為了方便不出差錯，往往會先查看線段的長度。小編根據個人的實操經驗，向大家分享兩種方法。

方法一：

以下圖文件為例。

第一步：在命令行中輸入“di”，按回車鍵。

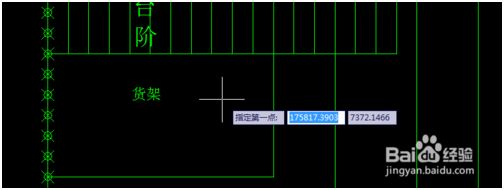

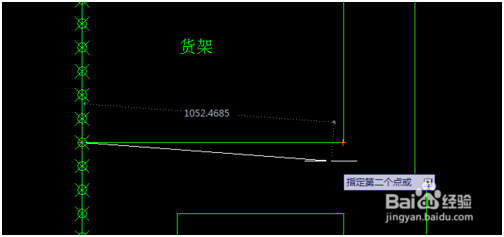

第二步：選擇任意一條線段，鼠標連續選中線段的兩個端點。指定第一點，為該線段端點，指定第二點為該線段的另一端點。如下兩圖所示。

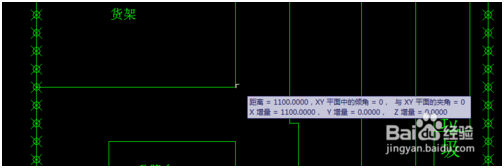

第三步：按回車鍵，會出現文本框，如下圖所示。

方法二：

第一步：用鼠標選中該線段。

第二步：在命令行中輸入li。

第三步：按回車鍵。

第四步：出現文本框，文本框中有你想要找到的長度。
