在CAD繪完圖后，根據實際需要，有時候會打印出紙質版圖紙，下面小編向大家分享打印CAD圖紙的小經驗。所謂打印，主要是對圖紙進行一系列的設置，然后再打印出來。具體步驟如下：

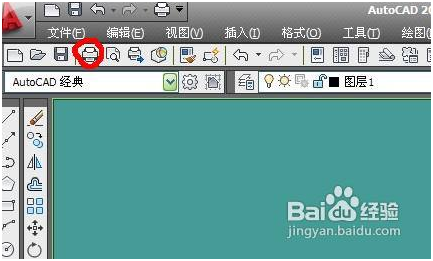

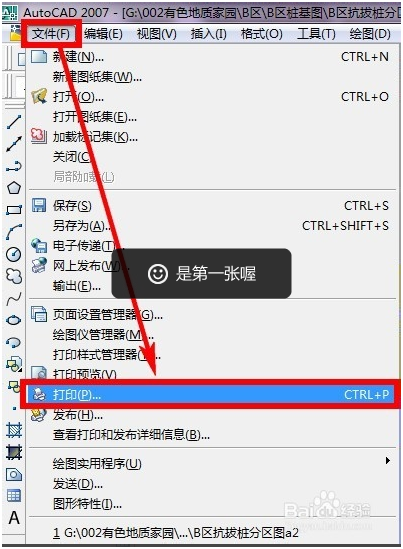

步驟一：大窗口左上角找到“打印”圖標，不同版本CAD的“打印”圖標位置不一定相同，有些是需要打開文件才可以看到，如下兩圖；點擊“打印”，進入打印-模型窗口

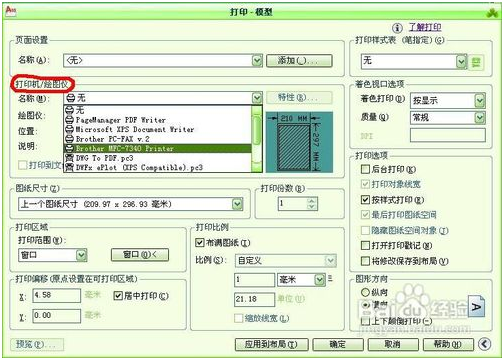

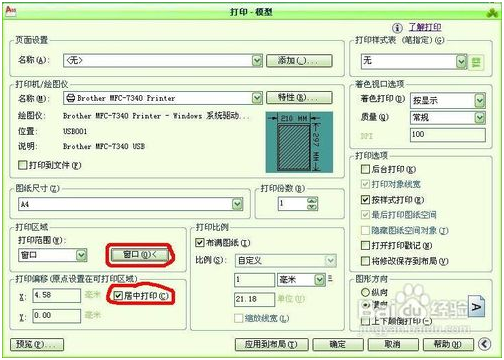

 步驟二：在打印-模型窗口中選擇對應的打印機。具體如下圖

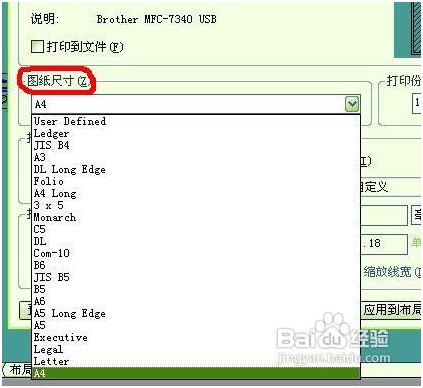

步驟三：在打印-模型窗口中的“圖紙尺寸”一欄選中需要要打印的圖紙類型。一般是選擇A4紙。

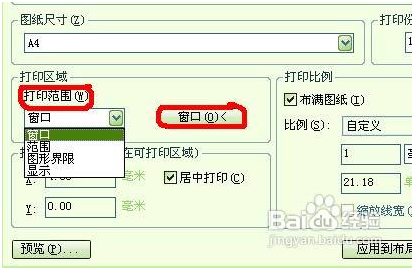

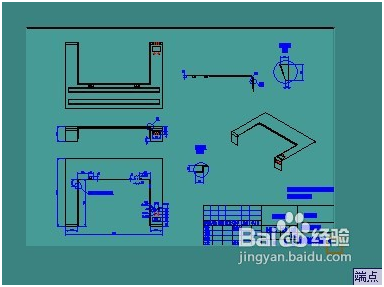

步驟四：在打印區域點擊“窗口”或者點擊“打印范圍”以選中圖紙。

步驟五：在“居中打印”那里打鉤，這樣子打印出來的圖標才位于圖紙中間。

步驟六：勾“布滿圖紙”，然后選擇好圖紙所顯示的單位，毫米或英尺。

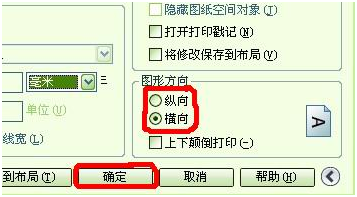

步驟七：在“圖形方向”區域選擇橫縱向，橫向，縱向取決于圖紙的規格大小。結束之后點確定。

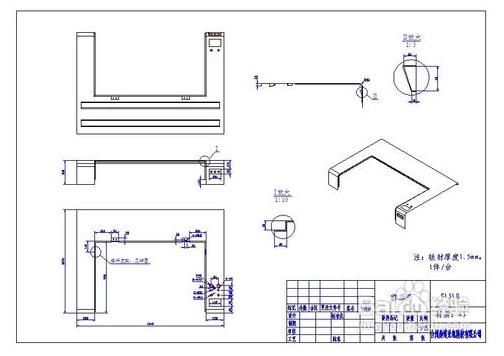

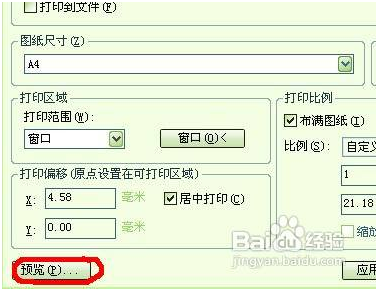

 如果不確定圖紙方向，可以點擊左下角的預覽按鈕進行查看

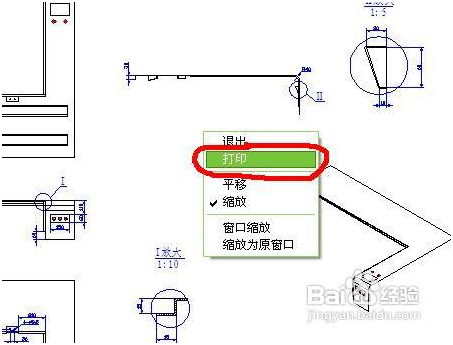

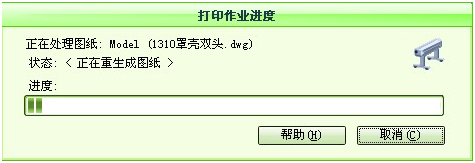

查看完圖紙以后，直接點擊鼠標右鍵選擇打印就可以了，如果不理想可以點擊推出重現選擇。
