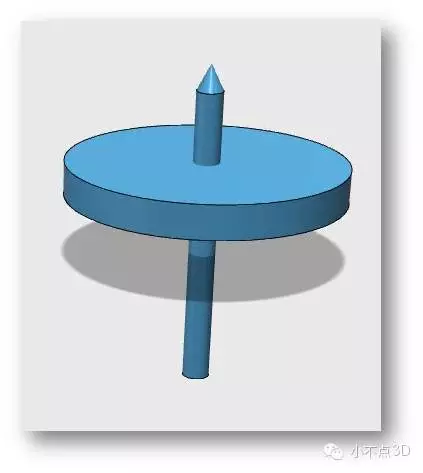

這一節的實戰教程，我們來一起做個陀螺，學習下對齊與吸附功能。實例圖如下，略顯簡單了哎！

試試不看教程你能不能做出來，權當練手了。陀螺由三部分組成：主體是個圓柱，軸也是個圓柱，但下面有個圓椎，把它們整合就好了。

先做陀螺的軸

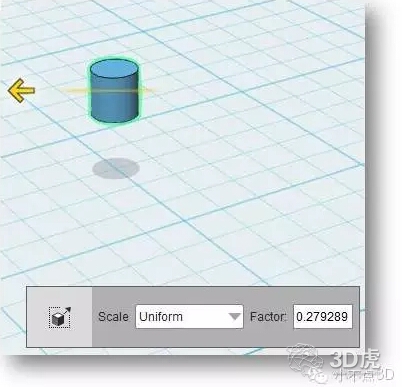

放個圓柱體，用縮放工具縮小到合適大小：

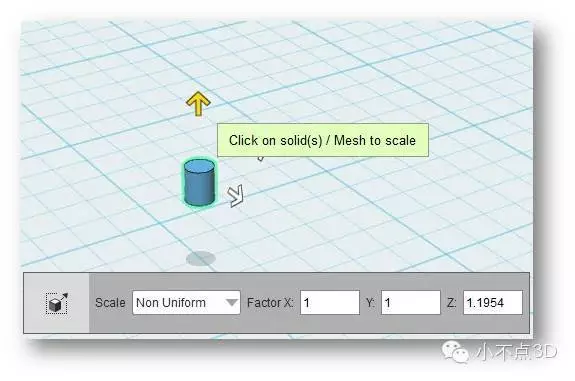

再選擇“不按比例縮放”，將它拉長，長度自己隨意：

再做陀螺主體

依然是放個圓柱，縮放到合適大小成為一個圓盤狀。

把軸放到主體的中心

放上好放，移動就行了，可是你確定是中心嗎？如果不是中心，這個陀螺是不好轉的。這時我們要用到一個很有用的工具：對齊（1.8版本有 ，1.6沒有）。

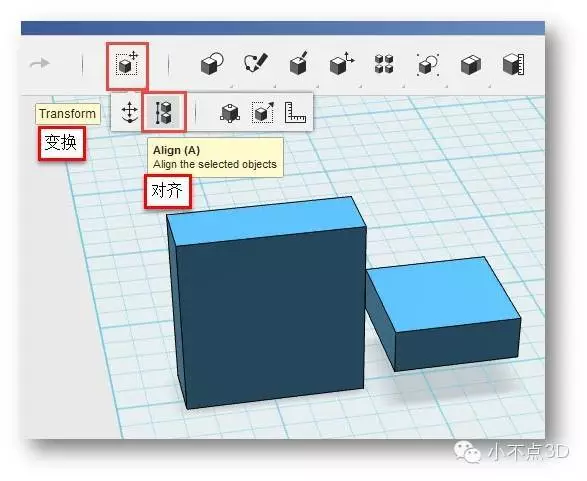

先做個小實驗：平臺上有兩個不同的長方體，現在，我們要把它們對齊。點擊菜單欄【變換】（Transform）菜單，再點擊子菜單【對齊】（Align）工具。

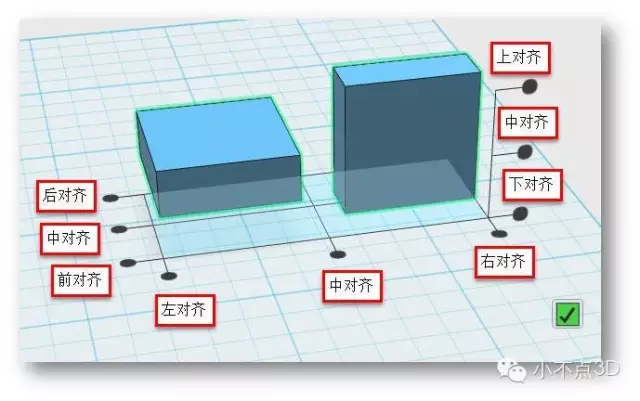

選擇一個長方體，按住Ctrl鍵，再點擊另一個長方體，出現9個小圓點，分別是豎直方向(Z方向）上對齊，中對齊，下對齊；Y方向右對齊，中對齊，左對齊；X方向前對齊，中對齊，后對齊。

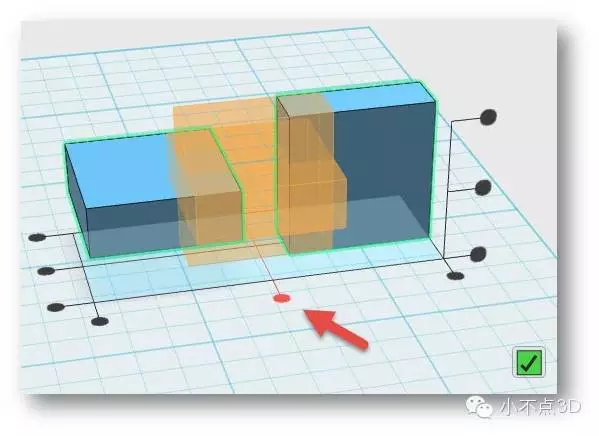

更奇妙的是，鼠標停在小圓點上，就會出現這一點的預覽：

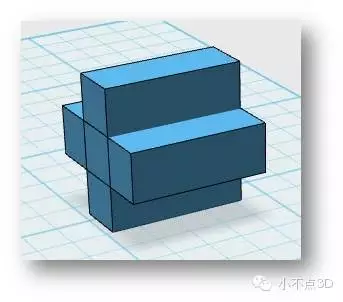

根據需要點擊相應的點，回車或點擊綠色的勾確認對齊。比如前后、左右、上下全方位對齊。

實驗做完了，對齊工具好用吧。現在我們來對齊軸和圓盤，點擊【變換】，再點擊子菜單【對齊】，點擊圓盤， 按住Ctrl鍵，再點擊軸。

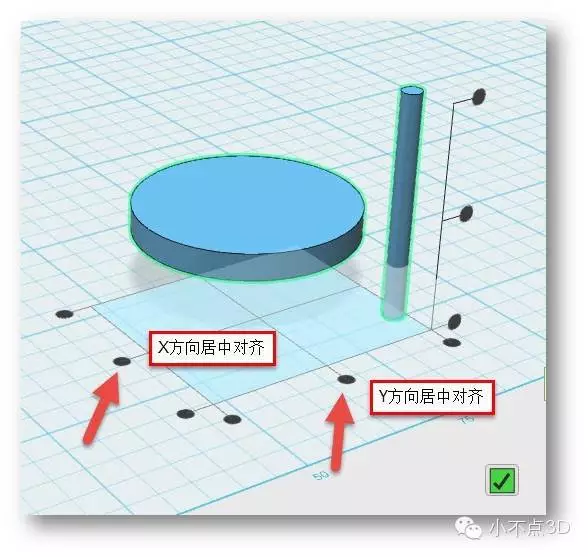

因?yàn)樯舷挛恢藐P(guān)系不大，也可以通過移動工具調整，所以，我們只需點擊X、Y方向居中對齊即可：

做旋轉中心

放個圓椎，同樣縮放到合適的大小。用移動工具移到軸上，你會發現很費勁，再介紹一個好用的工具：【吸附】（Snap)。

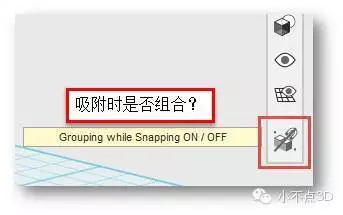

小提示：在使用吸附工具時，要注意右邊視圖工具欄有下面這個個設置，  意思是吸附時要不要把兩者組合起來，如果你不想組合，就點擊它，會出現一根斜線。

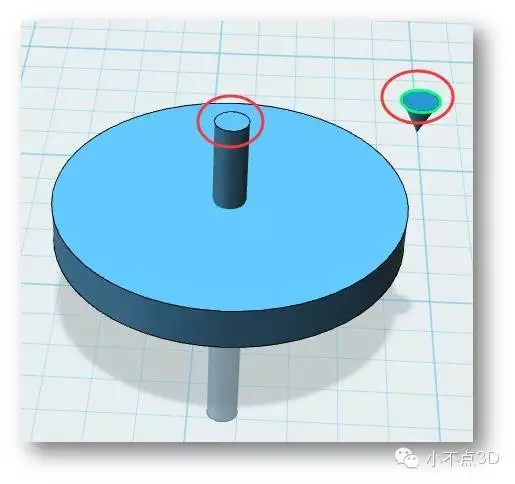

點擊菜單【吸附】，點擊被吸物體（圓椎）的底面（為了方便點擊，可以將圓椎旋轉180度），再點擊目標物體（軸），第一個物體就跳上去了（注意順序哦）！

完成了，簡單不，多多練習哦，不要局限于教程里的實戰練習，自己也畫個其它的玩玩吧。
