特黄一级_国产精品一卡二卡_影音先锋亚洲精品_国产一区色_在线观看亚洲专区_国产精品久久久久久中文字

熱門標(biāo)簽-網(wǎng)站地圖-注冊(cè)-登陸-手機(jī)版-投稿 3D打印網(wǎng),中國(guó)3D打印行業(yè)門戶網(wǎng)!
當(dāng)前位置:主頁(yè) > 新聞?lì)l道 > 深度解讀 > 正文

盧秉恒院士團(tuán)隊(duì)突破鋁鋰合金增材制造難題,助力航天結(jié)構(gòu)邁向更高性能

時(shí)間:2025-07-18 10:02 來源:增材工業(yè) 作者:admin 閱讀:

      輕質(zhì)高強(qiáng)鋁合金,尤其是2195 Al-Cu-Li合金,因其優(yōu)異的比強(qiáng)度、耐腐蝕性和低溫性能,已成為航空航天領(lǐng)域的關(guān)鍵材料,尤其是在運(yùn)載火箭燃料箱的制造中被大量采用。然而,傳統(tǒng)的鑄鍛及焊接制造工藝,面臨著諸如設(shè)計(jì)受限、工序復(fù)雜、制造周期長(zhǎng)等重大挑戰(zhàn),難以適配未來航天結(jié)構(gòu)對(duì)復(fù)雜性和集成化的要求。金屬增材制造 (AM) 技術(shù)為克服這些局限性提供了一種有前景的解決方案,能夠高效制造具有增強(qiáng)材料性能的復(fù)雜幾何形狀,包括鋁合金、鈦合金、鋼和高溫合金等。
     各種增材制造技術(shù),包括攪拌摩擦增材(FSAM)、激光粉末床熔融 (PBF-LB)、激光定向能量沉積 (DED-LB)和電弧定向能量沉積 (DED-Arc),都已應(yīng)用于Al-Li合金。然而,每種方法都面臨著其特有的挑戰(zhàn)。例如,攪拌摩擦增材可以實(shí)現(xiàn)細(xì)晶粒結(jié)構(gòu),但存在穩(wěn)定性問題,并且難以制造復(fù)雜的幾何形狀;激光粉末床熔融和激光定向能量沉積具有很高的幾何靈活性,但由于紅外激光反射率高、元素?zé)龘p嚴(yán)重以及快速凝固引起的缺陷,它們的應(yīng)用也受到了巨大挑戰(zhàn)。在大規(guī)模快速制造方面顯示出良好前景的電弧定向能量沉積工藝,也仍然面臨元素?zé)龘p(尤其是Li元素)、孔隙缺陷等挑戰(zhàn)。鋰元素極易在高溫熔池中燒損,導(dǎo)致合金性能下降。因此,研究如何精準(zhǔn)控制沉積過程中的熱力學(xué)行為,抑制元素?zé)龘p,成為突破Al-Li合金增材制造應(yīng)用瓶頸的關(guān)鍵。
​      為應(yīng)對(duì)上述挑戰(zhàn),西安交通大學(xué)機(jī)械制造系統(tǒng)工程國(guó)家重點(diǎn)實(shí)驗(yàn)室盧秉恒院士團(tuán)隊(duì),提出并驗(yàn)證了一套專門針對(duì)基于鎢極惰性氣體保護(hù)的定向能量沉積(GTA-DED)工藝的數(shù)值仿真–機(jī)器學(xué)習(xí)–實(shí)驗(yàn)分析相結(jié)合的研究方案。研究建立起雙面高斯熱源動(dòng)力學(xué)模型,實(shí)現(xiàn)對(duì)熔池溫度場(chǎng)及凝固過程的高精度仿真。研究結(jié)合高斯過程回歸(GPR),系統(tǒng)量化了關(guān)鍵工藝參數(shù)對(duì)AA2195 Al-Li合金沉積質(zhì)量和元素?zé)龘p行為的影響,確定出“最低Li損耗率僅為1.6%”的優(yōu)化參數(shù)窗口,并精準(zhǔn)指導(dǎo)結(jié)構(gòu)成形控制。通過對(duì)孔隙成核和微觀組織演變的深入研究,論文進(jìn)一步揭示了強(qiáng)度和延展性之間的相互作用機(jī)理。研究成果為Al-Li合金GTA-DED增材制造的大規(guī)模工程應(yīng)用提供了重要的理論參考和實(shí)證數(shù)據(jù)支持。相關(guān)成果發(fā)表于增材制造領(lǐng)域頂刊Additive Manufacturing。





二、研究方法
1原材料及力學(xué)性能表征
研究使用了符合航空航天規(guī)范標(biāo)準(zhǔn)的AA2195 Al-Li合金焊絲(∅1.2 mm),公稱成分為L(zhǎng)i (1.25%)、Cu (4.22%)、Mg (0.51%)、Mn (0.02%)、Ag (0.06%)、Zr (0.01%)、余量為Al。力學(xué)性能和微結(jié)構(gòu)表征采用OM、EBSD、SEM、TEM及XRD技術(shù),孔隙檢測(cè)利用工業(yè)CT,成分檢驗(yàn)借助ICP及EDS,確保對(duì)增材結(jié)構(gòu)和后續(xù)熱處理態(tài)微結(jié)構(gòu)及力學(xué)性能的全鏈條研究。

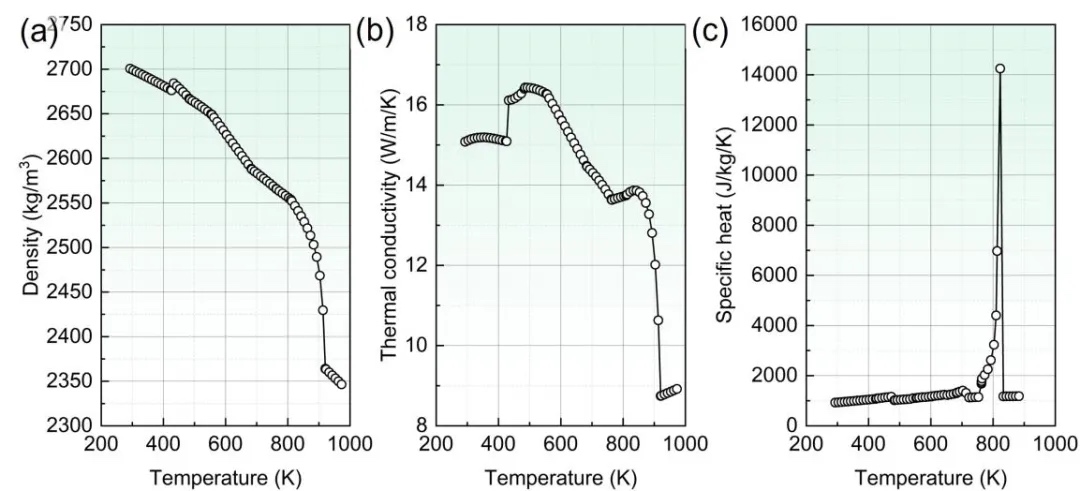

AA2195合金的熱物理性能:(a)密度,(b)熱導(dǎo)率,(c)比熱容。



來源:[1]






(a)GTA-DED 設(shè)備實(shí)物,(b)詳細(xì)設(shè)置,(c)沉積的 AA2195 薄壁和表征樣品,以及(d)拉伸試樣尺寸。



來源:[1]



2熱力耦合建模及參數(shù)優(yōu)化
建立雙面高斯熱源仿真模型,更精準(zhǔn)表征電弧在薄壁結(jié)構(gòu)沉積過程中的溫度場(chǎng)特征,避免單面模型對(duì)側(cè)壁熔池動(dòng)力學(xué)的偏離。結(jié)合高斯過程回歸(GPR)建立參數(shù)--性能響應(yīng)面,通過81組參數(shù)組合確定工藝窗口,優(yōu)化Li燒損和壁厚精度之間的平衡。

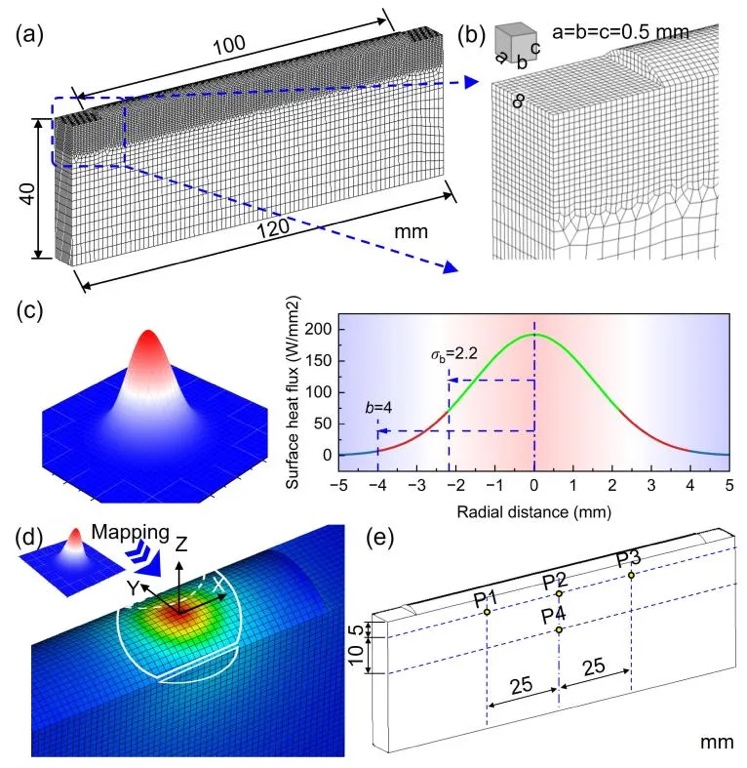

(a)熱FEA計(jì)算域網(wǎng)格劃分結(jié)果,(b) 局部網(wǎng)格細(xì)化,(c) 表面熱量分布示意圖,(d) 改進(jìn)的雙面高斯熱源示意圖,(e) 用于溫度場(chǎng)驗(yàn)證的四個(gè)K型熱電偶位置。



來源:[1]



3增材制造及后續(xù)熱處理
研究采用GTA-DED制造單壁結(jié)構(gòu),確定最佳參數(shù)窗口后,開展后續(xù)標(biāo)準(zhǔn)T8熱處理(固溶520℃/1.5h、3%預(yù)拉伸、人工時(shí)效160℃/30h)。對(duì)比研究沉積態(tài)和熱處理態(tài)微觀結(jié)構(gòu)和力學(xué)性能之間的差異。





(a)AD樣品的DSC曲線,(b) T8熱處理示意圖。



來源:[1]



三、研究結(jié)果
1數(shù)值仿真及動(dòng)力學(xué)窗口確定

研究發(fā)現(xiàn),最佳參數(shù)組合為:
電弧電流:120 A
沉積速度:0.15 m/min

該參數(shù)組合使熔池尺寸和沉積精度達(dá)到最佳平衡,Li元素?zé)龘p控制至1.6%,遠(yuǎn)低于現(xiàn)有文獻(xiàn)參考水平,極大改善元素保留和成形結(jié)構(gòu)質(zhì)量。

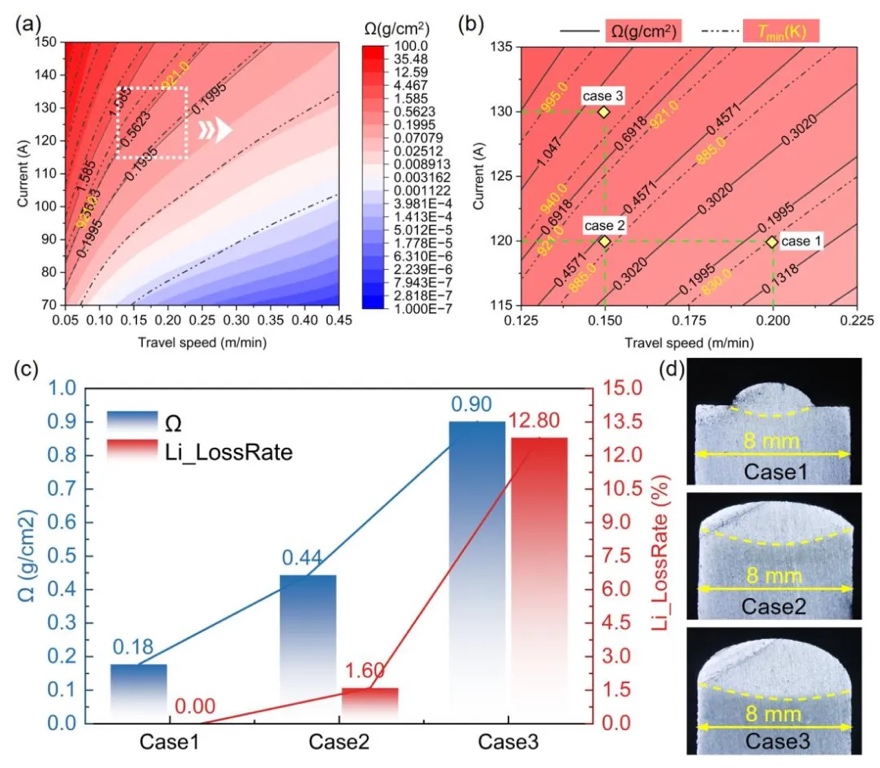

(a) Ω和Tmin與行進(jìn)速度和電流的疊加云圖,(b) 關(guān)鍵參數(shù)區(qū)域放大圖,(c) 三個(gè)代表性案例的GPR擬合Ω與實(shí)驗(yàn)Li_LossRate比較,(d) 三個(gè)案例的橫截面形貌。



來源:[1]



2微觀結(jié)構(gòu)及相態(tài)研究
沉積態(tài)結(jié)構(gòu)為典型柱狀晶,顯示<001>和<101>方向擇優(yōu)取向。





沿構(gòu)建方向的GTA-DED AA2195合金IPF圖:(a) AD,(b) T8試樣。



來源:[1]



在標(biāo)準(zhǔn)T8熱處理后,原先大尺寸Cu/Mg富集相溶解,并轉(zhuǎn)變?yōu)槊芗植嫉腡1相(尺寸≤200nm),屈服強(qiáng)度從169.9 MPa大幅提升至554.5 MPa,抗拉強(qiáng)度達(dá)到529–566 MPa。



GTA-DED AA2195的XRD分析(AD vs. T8):(a)全圖,(b)放大2θ范圍(41.0°-43.0°)突出T1相演變。



來源:[1]



3孔隙及收縮缺陷研究

研究發(fā)現(xiàn)孔隙源于氫氣溶解及凝固收縮動(dòng)力學(xué),表現(xiàn)為球形氣孔和不規(guī)則收縮缺陷。

完成參數(shù)優(yōu)化后,孔隙和收縮缺陷總體積略有增加(8.3‰),但對(duì)拉伸強(qiáng)度影響已被結(jié)構(gòu)設(shè)計(jì)和相態(tài)優(yōu)化有效控制。

檢測(cè)顯示,孔隙主導(dǎo)拉伸斷裂行為,孔洞和收縮缺陷在柱狀晶邊界處加速裂紋萌生和擴(kuò)展。

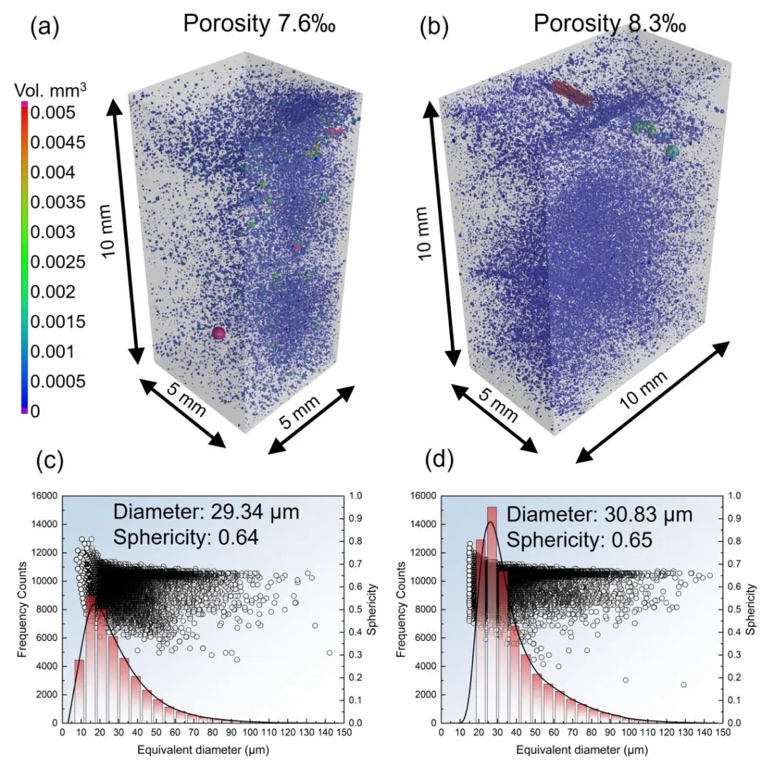

GTA-DED AA2195缺陷分析:(a,c) AD和(b,d) T8試樣體積缺陷渲染圖及等效直徑/球形度分布。



來源:[1]



四、討論
研究發(fā)現(xiàn),經(jīng)過動(dòng)力學(xué)和參數(shù)窗口優(yōu)化后,GTA-DED增材制造的Al-Li合金已達(dá)到極佳的結(jié)構(gòu)控制和性能匹配。但孔隙及收縮缺陷對(duì)拉伸延展性的影響,依舊是后續(xù)研究重點(diǎn)。提出四項(xiàng)后續(xù)研究方向:

1. 結(jié)合先進(jìn)保護(hù)氣氛控制,抑制氫氣進(jìn)入和氧化膜形成。

2. 優(yōu)化熔池動(dòng)力學(xué),提升凝固補(bǔ)縮能力。

3. 增強(qiáng)跨層塑性變形及先進(jìn)后處理技術(shù),消除孔洞、細(xì)化結(jié)構(gòu)。

4. 以控制動(dòng)力學(xué)參數(shù)和相態(tài)設(shè)計(jì)為突破口,進(jìn)行跨尺度控制設(shè)計(jì),平衡強(qiáng)度和延展性之間的固有矛盾,實(shí)現(xiàn)“雙高”目標(biāo)。

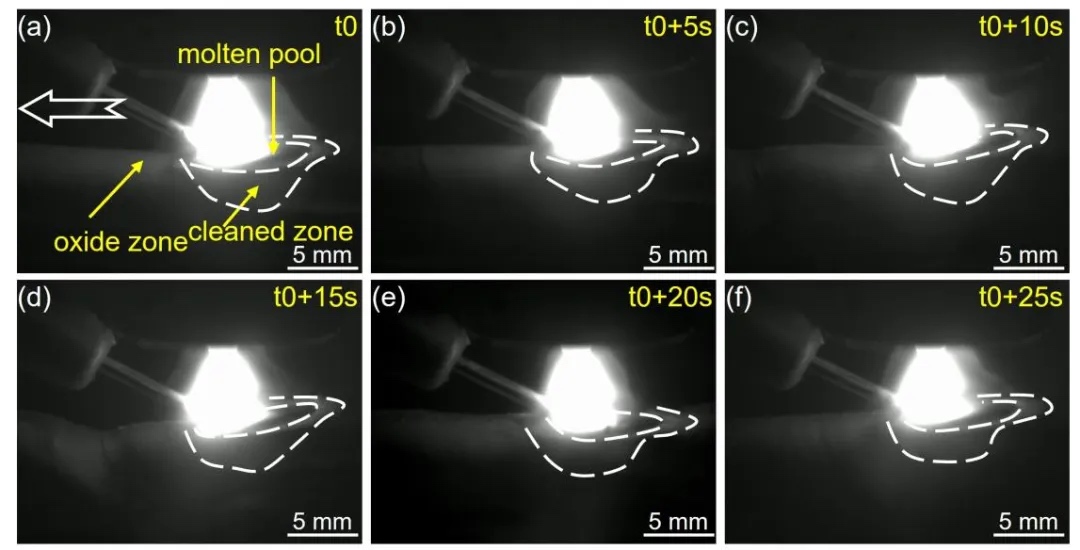

GTA-DED工藝中AA2195合金的電弧動(dòng)力學(xué)和熔池演化CCD捕獲圖像。



來源:[1]



五、結(jié)論
研究提出的“雙面高斯熱源–機(jī)器學(xué)習(xí)輔助參數(shù)優(yōu)化”方案,成功解決了Al-Li合金增材制造過程中的元素?zé)龘p和結(jié)構(gòu)控制難題,在抑制元素?zé)龘p、優(yōu)化沉積窗口及強(qiáng)化力學(xué)性能等多個(gè)層面取得突破,為后續(xù)航天及先進(jìn)結(jié)構(gòu)應(yīng)用提供了理論和實(shí)用參考。本研究取得以下成果:

1. 找到了使壁厚達(dá)到8mm、Li元素?zé)龘p控制在1.6%的最佳參數(shù)窗口,即電弧電流120 A,沉積速度0.15 m/min,建立起高效、可控的電弧增材制造參考體系。

2. 經(jīng)后續(xù)T8熱處理后,屈服強(qiáng)度提升至554.5 MPa,抗拉強(qiáng)度達(dá)到529–566 MPa,顯示出該工藝實(shí)現(xiàn)高強(qiáng)度的極大潛力。

3. 揭示微觀結(jié)構(gòu)和力學(xué)性能之間的關(guān)聯(lián),確定孔隙和收縮缺陷對(duì)力學(xué)性能及延展性的限制性影響,提出跨尺度控制方向。

4. 對(duì)未來研究方向提出建議,強(qiáng)調(diào)跨尺度控制及先進(jìn)后處理對(duì)進(jìn)一步突破Al-Li合金增材制造性能極限的意義。

論文鏈接:
[1]
https://doi.org/10.1016/j.addma.2025.104870




(責(zé)任編輯:admin)

weixin
評(píng)論
發(fā)表評(píng)論
請(qǐng)自覺遵守互聯(lián)網(wǎng)相關(guān)的政策法規(guī),嚴(yán)禁發(fā)布色情、暴力、反動(dòng)的言論。
評(píng)價(jià):
主站蜘蛛池模板: 日本三级中文字幕 | 亚洲精品一区二区在线观看 | 4438成人网 | 久久久久国产 | 成人激情在线 | 精品免费国产一区二区三区四区 | 日韩中文字幕免费 | 国产免费一区二区三区 | 中文字幕在线视频播放 | 欧美精品色 | 成人免费黄色大片 | 欧美国产日韩一区二区 | 欧美日韩中文字幕在线 | 国产精品www | 免费国产精品视频 | 国产精久久| 久久香蕉精品 | 国产精品毛片一区视频播 | 黄色三级av | 成人午夜视频在线观看 | 在线一区二区三区 | 日韩在线欧美 | 天天澡天天狠天天天做 | 欧美一区二区精品 | 五月天婷婷影院 | av在线精品 | 久久av网站 | 成人免费毛片aaaaaa片 | 久久久久久艹 | 国产欧美日本 | 国产精品一区视频 | 亚欧洲精品在线视频免费观看 | 免费成人深夜夜国外 | 玖玖在线播放 | 亚洲欧美日韩另类 | 一区二区三区在线播放 | 久久视频免费在线观看 | 久久精品国产一区 | 亚洲综合激情网 | 色视频www在线播放国产人成 | 中文字幕三区 |
